Come modificare lo stile di riempimento attuale

Selezionare uno stile di riempimento, vedi Come impostare lo stile di riempimento per tutte le nuove regioni
Selezionare il menu Formato Modifica stile di riempimento attuale, verra' mostrata la finestra di dialogo Definizione stile di riempimento

La finestra e' formata dalle seguenti schede:

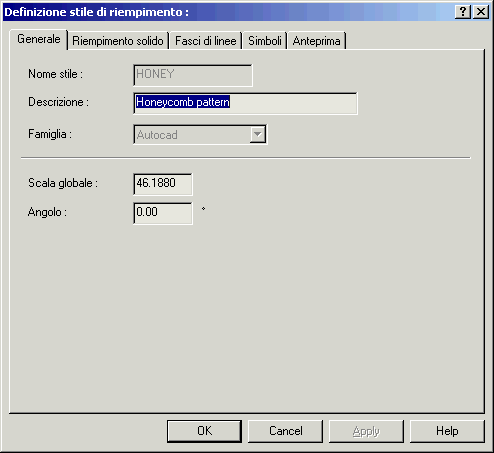

Generale

Qui si possono definire la descrizione, la scala globale per lo stile di tratteggio ed il suo angolo.
Scala globale ed angolo verranno applicati agli elementi definiti nelle schede Fasci di linee e Simboli

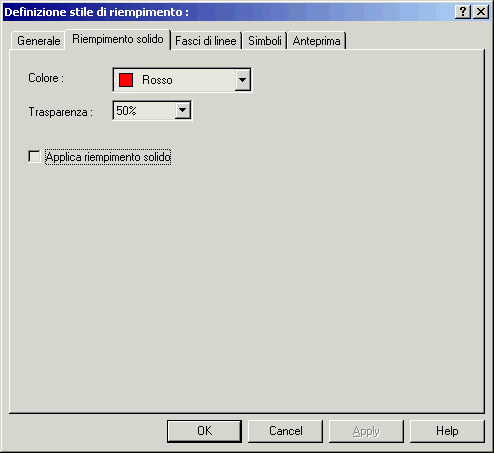

Riempimento solido

In questa scheda e' possibile definire un eventuale riempimento con colore e trasparenza

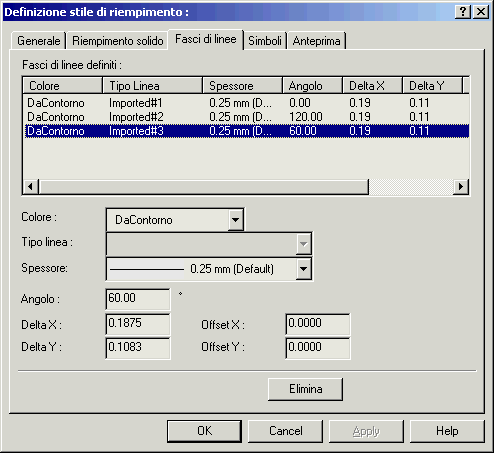

Fasci di linee

In questa scheda e' possibile definire un numero illimitato di fasci di linee, per tratteggiare l'area.
E' possibile impostare il colore, il tipo linea, lo spessore e le caratteristiche geometriche di ogni fascio di linee.
Controllare il risultato tramite la scheda Anteprima

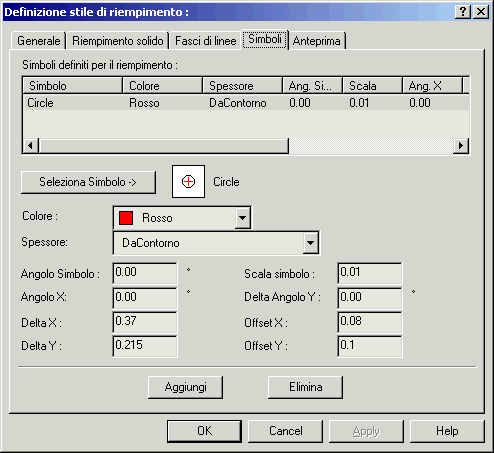

Simboli

In questa scheda e' possibile definire un numero illimitato di griglie di simboli, per riempire l'area.
E' possibile impostare il colore, il tipo linea, lo spessore e le caratteristiche geometriche di ogni fascio di linee.
In questo caso abbiamo aggiunto dei simboli circolari rossi agli esagoni originali

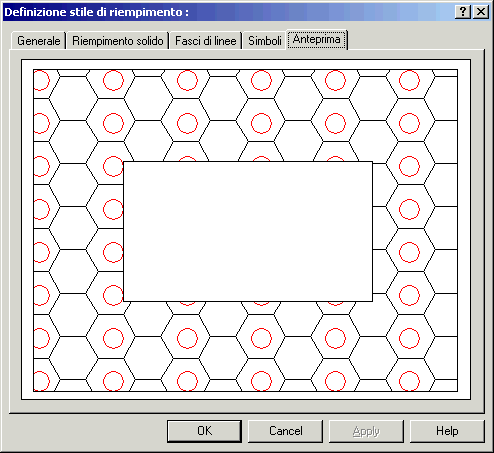

Anteprima

Ecco l'anteprima dello stile di tratteggio appena modificato.
Sono stati aggiunti i circoletti rossi.

Premendo OK le modifiche vengono applicate.
