Come disegnare una polilinea Matematica Parametrica Cartesiana

Dal menu principale selezionare Disegna Polilinea Matematica Cartesiana parametrica: x = f(t) ; y = g(t)

Apparira' la seguente finestra di dialogo:

E' necessario specificare le funzioni generatrici x = f(t) ; y = g(t) usate per costruire la polilinea.
Occorre anche impostare l'intervallo per il parametro t, ed il numero di punti, che saranno generati equalmente spaziati nell'intervallo t.

Cliccando i pulsati funzione, sara' automaticamente inserita una delle seguenti funzioni:

Funzione Sintassi Descrizione

ABS ABS(expr) restituisce il valore assoluto dell'espressione.

ACOS ACOS(expr) restituisce l'arco coseno dell'espressione, espresso in gradi.

ANS ANS(expr) restituisce un risultato nello storico. expr deve essere compreso fra 1 ed il numero dei risultati.
ASIN ASIN(expr) restituisce l'arco seno dell'espressione, espresso in gradi

ATAN ATAN(expr) restituisce l'arco tangente dell'espressione, espresso in gradi

COS COS(expr) restituisce il coseno dell'espressione. expr e' espresso in gradi.

COSH COSH(expr) restituisce il coseno iperbolico dell'espressione. expr e' espresso in gradi.

DEG DEG(expr) converte in gradi un valore espresso in radianti.

EXP EXP(expr) restituisce l'esponenziale dell'espressione.

LN LN(expr) restituisce il logaritmo naturale (Neperiano, base-e) dell'espressione.

LOG LOG(expr) restituisce il logaritmo decimale (base-10) dell'espressione.

LOGN LOGN(expr, n) restituisce il logaritmo (base-n) dell'espressione.

POW POW(a, b) restituisce a elevato alla potenza di b.

RAD RAD(expr) converte in radianti un valore espresso in gradi

SIN SIN(expr) restituisce il seno dell'espressione. expr e' espresso in gradi.

SINH SINH(expr) restituisce il seno iperbolico dell'espressione. expr e' espresso in gradi.

SQRT SQRT(expr) restituisce la radice quadrata dell'espressione.

TAN TAN(expr) restituisce la tangente dell'espressione. expr e' espresso in gradi.

TANH TANH(expr) restituisce la tangente iperbolica dell'espressione. expr e' espresso in gradi.

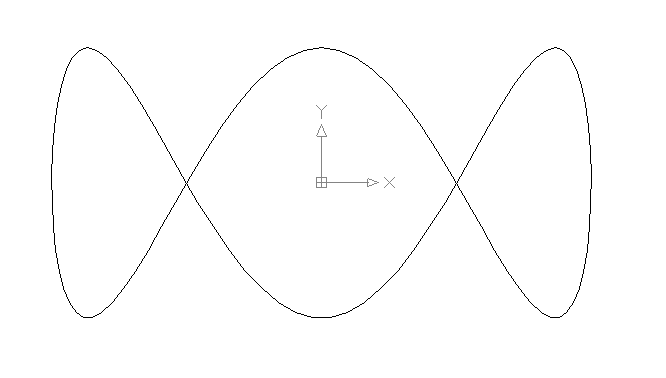

Premendo 'Conferma' la polilinea sara' create nel disegno Cad attuale. Ecco un esempio:

Riga di comando: MATH_PLINE_CP

Funzione	Sintassi	Descrizione
`ABS`	`ABS(expr)`	restituisce il valore assoluto dell'espressione.
`ACOS`	`ACOS(expr)`	restituisce l'arco coseno dell'espressione, espresso in gradi.
`ANS`	`ANS(expr)`	restituisce un risultato nello storico. `expr` deve essere compreso fra 1 ed il numero dei risultati.
`ASIN`	`ASIN(expr)`	restituisce l'arco seno dell'espressione, espresso in gradi
`ATAN`	`ATAN(expr)`	restituisce l'arco tangente dell'espressione, espresso in gradi
`COS`	`COS(expr)`	restituisce il coseno dell'espressione. `expr` e' espresso in gradi.
`COSH`	`COSH(expr)`	restituisce il coseno iperbolico dell'espressione. `expr` e' espresso in gradi.
`DEG`	`DEG(expr)`	converte in gradi un valore espresso in radianti.
`EXP`	`EXP(expr)`	restituisce l'esponenziale dell'espressione.
`LN`	`LN(expr)`	restituisce il logaritmo naturale (Neperiano, base-e) dell'espressione.
`LOG`	`LOG(expr)`	restituisce il logaritmo decimale (base-10) dell'espressione.
`LOGN`	`LOGN(expr, n)`	restituisce il logaritmo (base-n) dell'espressione.
`POW`	`POW(a, b)`	restituisce a elevato alla potenza di b.
`RAD`	`RAD(expr)`	converte in radianti un valore espresso in gradi
`SIN`	`SIN(expr)`	restituisce il seno dell'espressione. `expr` e' espresso in gradi.
`SINH`	`SINH(expr)`	restituisce il seno iperbolico dell'espressione. `expr` e' espresso in gradi.
`SQRT`	`SQRT(expr)`	restituisce la radice quadrata dell'espressione.
`TAN`	`TAN(expr)`	restituisce la tangente dell'espressione. `expr` e' espresso in gradi.
`TANH`	`TANH(expr)`	restituisce la tangente iperbolica dell'espressione. `expr` e' espresso in gradi.
