Come dividere una regione in piu' parti

Divide una regioni in piu' parti di minori dimensioni. Puo' essere utile per tagliare al CAM pezzi di dimensioni maggiori a quelle della tavola di lavoro della macchina CNC.

Selezionare la regione da dividere
Fare clic sul menu Modifica Operazioni su Regioni.... Spezza/Dividi in piu' parti

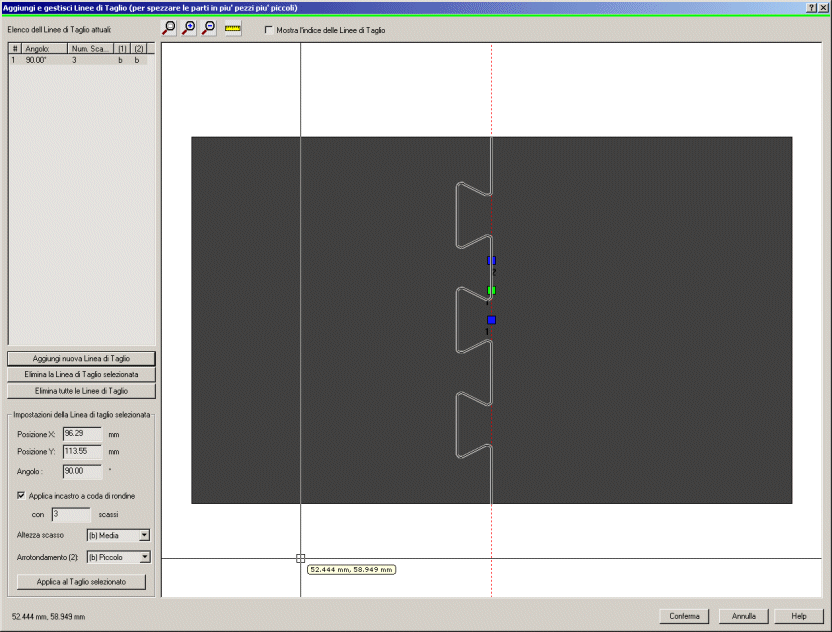

Apparira' le seguente finestra di dialogo:

Nella parte destra e' visibile la finestra di anteprima, a sinistra in alto la lista delle linee di taglio applicate, e sotto i comandi per crearle, modificarle ed eliminarle.

Il metodo piu' semplice per procedere e' creare una nuova linea di taglio tramite il pulsante 'Aggiungi nuova linea di taglio'.
Apparira' una nuova linea verticale nelle finestra di anteprima. E' ora possibile spostarla o inclinarla trascinando i punti di controllo blu e verdi.

Oppure e' possibile impostare i valori di posizione e rotazione nelle caselle e premere il pulsante 'Applica al taglio selezionato'.

E' anche possibile definire una forma piu' complessa per la linea di taglio, abilitando la voce 'Applica incastro a coda di rondine'. Il numero degli scassi e le loro dimensioni e tipo di arrotondamento possono essere definiti. Questa funzionalita' permette di rendere piu' agevole l'assemblaggio delle parti dopo che sono state tagliate.

Premendo 'Conferma' si tornera' alla finestra di lavoro Cad, dove la regione apparira' ora spezzata.

Note:

E' possibile misurare una distanza ed angolo tra due punti usando il menu 'Misura' oppure il pulsante della barra strumenti. Vi sara' richiesto poi di cliccare i due punti
E' possibile eseguire lo Zoom sull'immagine usando il menu Zoom, i pulsanti della Barra strumenti o piu' rapidamente tramite la rotella del mouse

Riga di comando: REGION_SPLIT
