Creazione e modifica degli oggetti	Dividi regioni in piu' parti
Aggiunta di alleggerimenti ad una regione
Panoramica     Operazioni    Comandi

Come aggiungere alleggerimenti ad una regione

Aggiunge alleggerimenti di vario tipo ad una regione.

1. Selezionare la regione da dividere
2. Fare clic sul menu Modifica  Operazioni su Regioni....  Aggiungi fori di alleggerimento

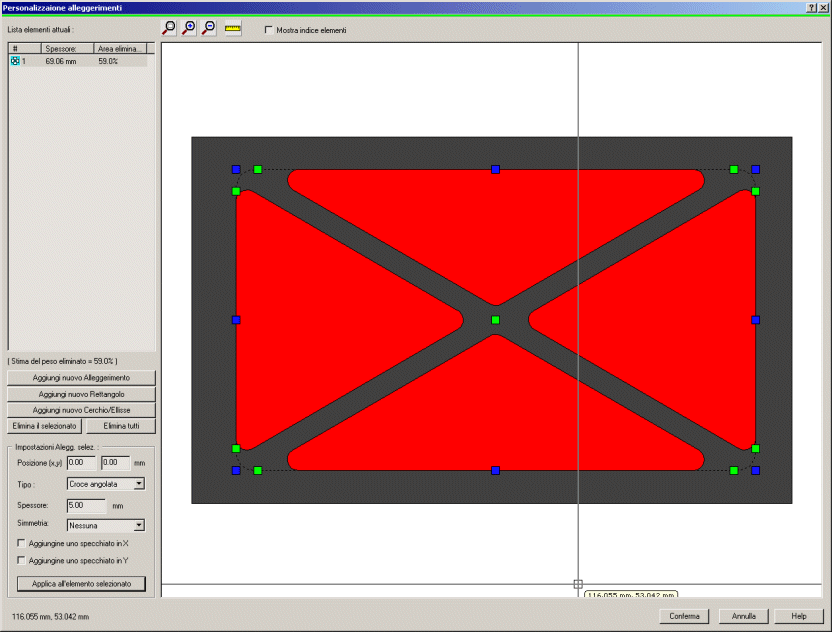

Apparira' le seguente finestra di dialogo:

Nella parte sinistra della finestra e' presente una lista che riporta tutti gli alleggerimenti e scassi applicati.
Tramite i pulsanti posti sotto e' possibile aggiungerne altri, eliminarne o modificarli.

Selezionando un elemento in lista i suoi parametri saranno mostrati in basso, sotto alla lista. E quindi possibile modificarli e quindi premere il pulsante 'Applica all'elemento selezionato'.

Ogni tipologia di elemento avra' diversi parametri:

Alleggerimento

Il campo Posizione specifica le coordinate del centro dell'elemento
Tramite il combobox Tipo e' possibile scegliere se e come lasciare materiale all'interno dell'alleggerimento. Nell'esempio vediamo l'opzione 'Croce angolata'.
Il campo simmetria permette di forzare una simmetria dell'elemento sull'asse X, su Y o su entrambi.
Gli spigoli interni all'alleggerimento saranno arrotondati, ove possibile.
Tramite doppio click su un elemento della lista e' possibile modificare a rotazione il tipo di alleggerimento.
Lo spessore indica la larghezza del materiale lasciato all'interno.

Rettangolo

Il campo Posizione specifica le coordinate del centro dell'elemento. E' poi possibile specificare larghezza, altezza ed angolo di rotazione.

Ellisse/Cerchio

Il campo Posizione specifica le coordinate del centro dell'elemento. E' poi possibile specificare diametro X, diametro Y ed angolo di rotazione. Impostando diametri uguali si ottiene un cerchio.

Inoltre, dopo la selezione, l'elemento sara' fornito di punti di controllo blu e verdi nella finestra grafica.
Trascinando il punto di controllo verde centrale, sara' possibile muovere l'elemento.
Trascinando i punti di controllo blu, sara' possibile definire dimensioni e forma.
Nel caso alleggerimento, trascinando gli altri punti di controllo verdi sara' possibile modificare l'arrotondamento degli spigoli.

Per certe tipologie di parti, ad esempio Ordinate, sara' disponibile anche la possibilita' di creare copie specchiate dell'elemento su X e su Y

Tramite l'apposito pulsante a spunta e' inoltre possibile mostrare l'indice di ogni elemento nella finestra di anteprima.
Sotto alla lista e' riportata la percentuale di peso risparmiato.
I numeri in basso mostrano la posizione di applicazione delle ordinate.

Premere infine 'Conferma' per applicare le modifiche eseguite, o 'Annulla' per scartarle.

Note:

• E' possibile misurare una distanza ed angolo tra due punti usando il menu 'Misura' oppure il pulsante della barra strumenti. Vi sara' richiesto poi di cliccare i due punti

•  E' possibile eseguire lo Zoom sull'immagine usando il menu Zoom, i pulsanti della Barra strumenti o piu' rapidamente tramite la rotella del mouse

 Riga di comando: REGION_ADD_LH
