Controllo della posizione del testo di quota

Come posizionare il testo al di sopra della linea di quota

Fare clic sul menu QuotatureStile.
In Gestione stili di quota, selezionare lo stile da modificare. Fare clic su Modifica.
Nella scheda Testo della finestra di dialogo Modifica stile di quota, in Posizionamento del testo, selezionare Sopra dalla casella di riepilogo Verticale.
L'area di esempio riflette la selezione.
Fare clic su Conferma.
Fare clic su Chiudi per uscire dalla finestra di dialogo Gestione stili di quota.

Le impostazioni modificate saranno valide per le nuove quote generate con quello stile quota.
Usare il comando REGEN_DIMENSION se si vogliono applicare quelle modifiche anche alle quote gia' esistenti.

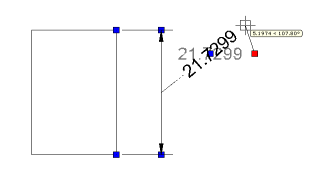

Oppure e' possibile forzare manualmente la posizione del testo selezionando la quota e trascinandone il testo tramite l'apposito grip. Allo stesso modo e' possibile ruotare il testo.

Riga di comando: DIMSTYLE
