Origine della linea di estensione

Specifica l'origine della prima linea di estensione (1). Viene chiesto di specificare la seconda.

Specificare l'origine della seconda linea di estensione: specificare un punto (2)

Selezione oggetti

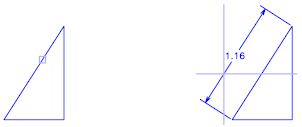

Determina automaticamente i punti di origine della prima e della seconda linea di estensione dopo la selezione di un oggetto.

Selezionare l'oggetto da quotare:

Per le polilinee e gli altri oggetti espandibili, vengono quotati solo la singola linea e i segmenti ad arco.

Se si seleziona una linea oppure un arco, i relativi punti finali vengono utilizzati come origine delle linee di estensione. Le linee di estensione vengono sfalsate dai punti finali della distanza specificata nel campo Offset dall'origine della scheda Linee e frecce delle finestre di dialogo Nuovo stile di quota, Modifica stile di quota e Modifica locale allo stile corrente. Per ulteriori informazioni, vedere DIMSTYLE.

Se si seleziona un cerchio, le estremita' del diametro vengono utilizzate come le origini della linea di estensione. Il punto utilizzato per selezionare il cerchio definisce l'origine della prima linea di estensione.

Posizione della linea di quota

Specifica la posizione della linea di quota e determina la direzione per disegnare le linee di estensione. Dopo aver specificato la posizione, il comando DIMALIGNED termina.

Text

Personalizza il testo della quota alla riga di comando.

Specifica il testo della quota:

Digitare il testo di quota. Il testo sovrascrive la misura di quota. Utilizzare successivamente il grip sul testo se lo si desidera spostare in altra posizione.

text hEight

Specifica l'altezza del testo da introdurre.

text Angle

Modifica l'angolo del testo di quota.

Specificare l'angolo del testo di quota:

digitare un angolo. Ad esempio, per ruotare il testo di 45 gradi, digitare 45.
