Primo oggetto

Seleziona il primo di due oggetti richiesti per definire un raccordo bidimensionale tra due lati.

Selezionare il secondo oggetto.

Se si selezionano linee, archi o polilinee, la relativa lunghezza viene regolata per adattarsi all'arco di raccordo.

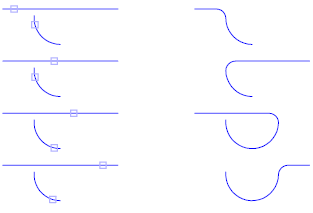

Se gli oggetti selezionati sono segmenti di linea retta di una polilinea, devono essere adiacenti. Con archi puo' esistere piu' di un raccordo. Selezionare gli oggetti vicini a dove si desiderano i punti finali del raccordo.

Undo

Annulla l'azione precedente nel comando.

Polyline

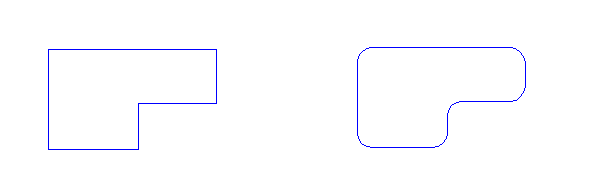

Inserisce due archi di raccordo ad ogni vertice di una polilinea dove si intersecano due segmenti di linea.

Selezionare la polilinea:

Radius (raggio)

Definisce il raggio dell'arco di raccordo.

Specificare raggio di raccordo <corrente>: Specificare una distanza o premere INVIO

Il valore digitato diventa il raggio corrente per i comandi FILLET successivi. Se si cambia questo valore, gli archi di raccordo esistenti non subiscono alcuna variazione.

Trim (taglia)

Controlla se FILLET esegue il taglio degli spigoli selezionati in corrispondenza dei punti finali dell'arco di raccordo.

Digitare opzione di modalita' di taglio [Trim/No Trim] <corrente>: Digitare un'opzione o premere INVIO

Trim

Taglia gli spigoli selezionati in corrispondenza dei punti finali dell'arco di raccordo.

No trim

Non taglia gli spigoli selezionati.

Multiple

Arrotonda gli spigoli di piu' serie di oggetti. RACCORDO visualizza ripetutamente il messaggio di richiesta principale e quello di selezione del secondo oggetto finche' non si preme INVIO per terminare il comando.
