INSERT (comando)
Panoramica   Operazioni   Comandi

Inserisce un blocco definito nel disegno corrente

 Barra degli strumenti Draw:

  Menu:  Inserisci   Blocco

 Riga di comando: INSERT

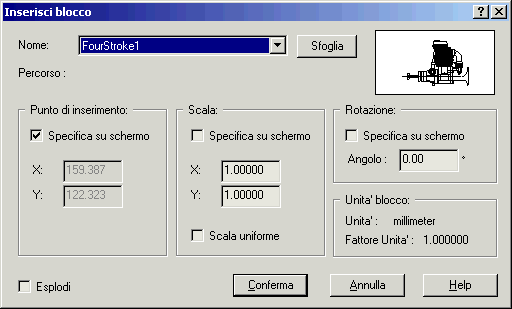

Viene visualizzata la finestra di dialogo Inserisci blocco:

Nome

Specifica il nome di un blocco da inserire o il nome di un file da inserire come blocco.

Sfoglia

Visualizza la finestra di dialogo Seleziona il file di disegno (una finestra di dialogo standard per la selezione dei file) in cui e' possibile selezionare un blocco o un file di disegno da inserire.

Percorso

Specifica il percorso del blocco.

Anteprima

Visualizza un'anteprima del blocco specificato per l'inserimento.

Punto di inserimento

Specifica il punto di inserimento per il blocco.

Specifica sullo schermo

Specifica il punto di inserimento del blocco utilizzando il dispositivo di puntamento.

X

Imposta il valore della coordinata X.

Y

Imposta il valore della coordinata Y.

Scala

Specifica la scala per il blocco inserito. Se si specificano valori negativi per i fattori di scala X, Y  viene inserita l'immagine speculare di un blocco.

Specifica sullo schermo

Specifica la scala del blocco utilizzando il dispositivo di puntamento.

X

Imposta il fattore di scala X.

Y

Imposta il fattore di scala Y.

Scala uniforme

Specifica un valore di scala unico per le coordinate X, Y. Il valore specificato per X viene riportato anche per i valori di Y.

Rotazione

Specifica l'angolo di rotazione per il blocco inserito nell'UCS corrente.

Specifica sullo schermo

Specifica la rotazione del blocco utilizzando il dispositivo di puntamento.

Angolo

Imposta un angolo di rotazione per il blocco inserito.

Unita' blocco

Visualizza informazioni sulle unita' blocco.

Unita'

Specifica il valore di Unita' per il blocco inserito.

Fattore

Visualizza il fattore di scala per le unita', calcolato in base al valore Unita' del blocco e delle unita' di disegno.

Esplodi

Esplode il blocco e inserisce le singole parti che lo costituiscono. Se Esplodi e' selezionato, e' possibile specificare solo un fattore di scala uniforme.
