devCnc Foam e' un nuovo programma che
permette di pilotare macchine a 4 o 5 assi a filo caldo per il taglio polistirolo. La nuova versione di devCnc Foam puo' infatti gestire anche il quinto asse rotante!

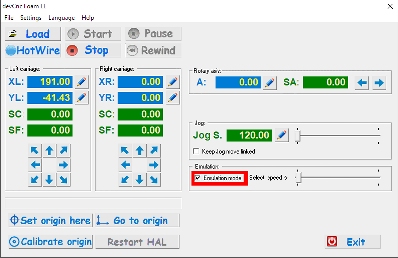

Vedi anche la nuova versione semplificata devCnc Foam LE, senza anteprima 3D ed editing del Gcode:
Per avere maggiori informazioni circa i controller gestiti da devCnc Foam vai
alla pagina Controller
gestibili.
Ecco qui sotto una tipica macchina Cnc a filo caldo per taglio polistirolo
(immagine fornita da
Foam Linx):
devCnc Foam puo' aprire un file GCode ed usarlo per pilotare la macchina
Cnc lungo il percorso di taglio.
E' possibile creare il GCode opportuno usando un'applicazione Cam per
polistorolo od usare una delle nostre ben conosciute applicazioni, che
provvederanno automaticamente a lanciare devCnc Foam col Gcode corretto gia'
caricato e pronto all'uso.
Attualmente abbiamo a catalogo 4 applicazioni Cad/Cam specializzate per il
taglio polistirolo:
-
devFoam LE:
questa applicazione puo' creare file di taglio per testi o importare parti non
rastremate da file Cad o Raster.
-
devFoam:
questa applicazione puo' creare file di taglio per testi o importare parti non
rastremate da file Cad o Raster. Queste possono anche essere disegnate all'interno del programma
-
devFoam Pro: la versione Pro aggiunge a devFoam la possibilita' di
disegnare e tagliare parti rastremate, oltre ad una funzione speciali per
vettorializzare immagini raster.
-
devFoam 3D: la versione 3D aggiunge a devFoam Pro la possibilita' di
gestire il quinto asse rotante, di tipo tavola o tornio.
-
devWing
Foam: questa applicazione e' specializzata per disegnare e tagliare ali
complesse (o oggetti di forma simile) in un modo molto semplice.
-
devFus
Foam: questa applicazione e' specializzata per disegnare e
tagliare fusoliere (o oggetti di forma simile) in un modo molto semplice.
Poiche' devCnc Foam e' stato sviluppato da zero pensando al taglio
polistirolo, l'interfaccia e' molto pulita ed include solo le funzioni
riguardanti questa problematica, inoltre tutte le funzioni sono ottimizzate per
il taglio poilistiurolo.

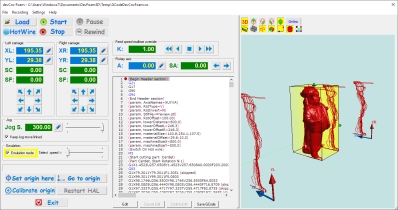

Un ulteriore vantaggio offerto da devCnc Foam e' l'anteprima grafica 3D del
processo di taglio. Questo mostra a video quello che ci aspetta di vedere per
un programma di taglio polistirolo, e cioe' i due carrelli, il blocco di
polistirolo, il filo caldo che segue il proprio percorso di taglio, ed infine
la parte finale come creata durante il taglio. Altre applicazioni non
specializzate normalmente mostrano solo il movimento dei carrelli (od
addirittura di uno solo!) e questo crea molta confusione perche' per tagli
rastremati il movimento dei carrelli e' estrapolato e spesso completamente
irriconoscibile. E' anche possibile effettuare l'anteprima del taglio in modo
emulazione, senza muovere i motori della cnc. In questo caso e' anche possibile
aumentare la velocita' della simulazione, poiche' il taglio reale puo' essere
molto lento.
Altre funzioni di devCnc Foam:
-
Gestione della temperatura del filo
caldo, sia come interruttore On/Off che come controllo PWM
-
Gestione dei fine corsa, molto utile
per eseguire la calibrazione automatica dello zero macchina
-
GamePad. E' possibile usare un Gamepad per controllare i movimenti e le funzionalita' di devCnc foam.
-
Hot Keys. E' possibile definire tasti rapidi di tastiera per controllare i movimenti e le funzionalita' di devCnc foam.
-
Metric Custom movements. E' possibile creare movimenti metrici in modo molto semplice, ed applicarli immediatamente, come nuovo lavoro corrente o in aggiunta al lavoro di taglio attuale.
-
Recording. E' possibile registrare movimenti di Jog e caricarli come nuovo lavoro di taglio o salvarli come GCode.
-
GMFC .cut file import. E' possibile importare un file .cut di GMFC e convertirlo al volo come lavoro di taglio attuale.
Il piano di sviluppo per le prossime
versioni include:
-
Importazione di altri formati con conversione immediata ad un corretto GCode
-
Gestione di altri controller Usb, qualora sia possibile fare accordi di
collaborazione con altri produttori oltre a Theremino
