Visualizzazione degli spessori di linea
Panoramica     Operazioni     Comandi

Con gli spessori di linea e' possibile creare linee di diversi spessori per visualizzare i tagli nelle sezioni, la profondita' nelle elevazioni, le linee di quota e le lineette e le differenze nei dettagli.

Ad esempio, assegnando spessori di linea diversi ai livelli, e' possibile individuare con facilita' gli oggetti nuovi, quelli esistenti e quelli eliminati. Gli spessori di linea non vengono visualizzati a meno che non sia selezionato il pulsante LWT sulla barra di stato.

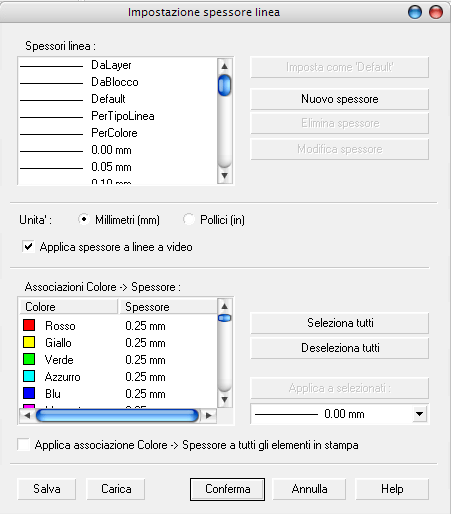

Usare LWEIGHT per visualizzare la finestra di dialogo Impostazione spessore linea . Da qui e' possibile impostare come default un nuovo spessore.

Se lo spessore di linea viene rappresentato con un numero di pixel superiore ad uno, per la rigenerazione sono necessari tempi piu' lunghi. Disattivare la visualizzazione degli spessori di linea per ottimizzare le prestazioni del programma. E' possibile attivare o disattivare la visualizzazione degli spessori di linea facendo clic su LWT sulla barra di stato.

Scala degli spessori di linea nei disegni

Gli oggetti con spessori di linea vengono stampati con una larghezza pari al valore assegnato allo spessore di linea. Le impostazioni standard di questi valori includono DALAYER, DABLOCCO e Default. Tali impostazioni vengono visualizzate millimetri. Tutti i livelli sono impostati inizialmente a 0.25 mm

Associazione Colore->Spessori

E' possibile associare a vari colori uno spessore di linea predeterminato, applicato quando:

• La linea avra' come spessore il valore PerColore
• Si e' in fase di stampa ed e' abilitata l'opzione Applica associazione Colore -> Spessore a tutti gli elementi in stampa

Visualizzazione degli spessori di linea

Gli spessori di linea vengono visualizzati in unita' reali e la visualizzazione dello spessore di linea viene modificata dal fattore di zoom, se LWT sulla barra di stato e' abilitato.
