Impostazione della griglia e dello snap di griglia
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
Impostazione della griglia e dello snap di griglia
|
||||||||||||||
|
||||||||||||||
Per migliorare la velocita' e l'efficienza del disegno, e' possibile visualizzare ed eseguire lo snap ad un modello rettangolare di punti della griglia. E' inoltre possibile controllarne la spaziatura, l'angolo e l'allineamento.
La griglia e' un modello di punti rettangolare che si estende sull'area di disegno. Utilizzare la modalita' griglia e' come posizionare un foglio di carta millimetrata sotto un disegno, poiche' facilita l'allineamento degli oggetti e la visualizzazione della distanza che li separa. La griglia non viene stampata.
La modalita' snap limita i movimenti del puntatore a croce agli intervalli definiti dall'utente. Quando questa modalita' e' attivata, il cursore sembra aderire ad una griglia rettangolare invisibile. Lo snap e' particolarmente utile per specificare punti precisi utilizzando i tasti di direzione o il dispositivo di puntamento.
Mentre si lavora, e' possibile attivare e disattivare la griglia e la modalita' snap, nonche' modificare l'intervallo della griglia e di snap. E' possibile attivare o disattivare temporaneamente la modalita' Snap utilizzando un tasto di modifica locale.

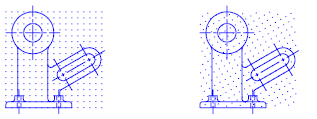

Per disegnare rispettando uno specifico allineamento o angolo, e' possibile ruotare l'angolo di snap. Questa rotazione riallinea il puntatore a freccia sullo schermo in funzione del nuovo angolo. Nell'esempio che segue, l'angolo di snap viene regolato in modo che corrisponda all'angolo della staffa di ancoraggio.
Quando viene impostato l'angolo di snap, viene modificata anche la rotazione della griglia.
Il punto base di snap consiste nell'offset da un valore X,Y specificato, dal quale vengono misurati i punti di snap. Il punto base di snap di default e' 0,0, ma puo' essere modificato impostando un valore qualsiasi per le coordinate X,Y per regolare i punti di snap.
Ad esempio, se l'intervallo di X e Y viene impostato su 0.5 e i punti base di X e Y vengono impostati su 0,0, i punti di snap lungo gli assi X e Y saranno 0, 0.50, 1.0 e cosi' via. L'impostazione del punto base di snap X su 0.1 e del punto base di snap Y su 0.2 comporta lo spostamento dei punti lungo l'asse X su 0.1, 0.60, 1.1 e cosi' via, nonche' lo spostamento dei punti lungo l'asse Y su 0.2, 0.7, 1.2 e cosi' via.
