Creazione e modifica degli oggetti	Creazione e utilizzo dei blocchi
Creazione di blocchi all'interno di un disegno
Panoramica     Operazioni     Comandi

Come definire un blocco per il disegno corrente

1. Creare gli oggetti da utilizzare nella definizione del blocco.
2. Dal menu Disegna, scegliere Blocchi... Crea blocco.

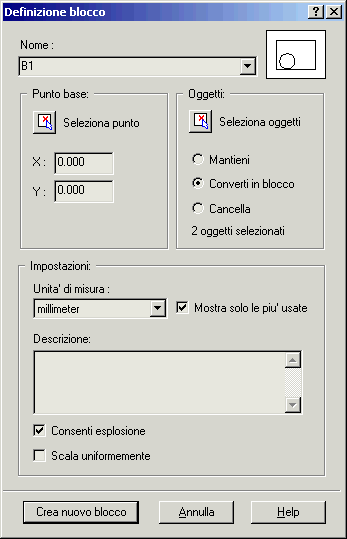

3. Nella finestra di dialogo Definizione di un blocco, digitare il nome da assegnare al blocco nella casella Nome.
4. In Oggetti, selezionare Converti in blocco.

   Se si desidera che gli oggetti originali utilizzati per creare definizioni di blocchi rimangano nel disegno, verificare di non aver selezionato l'opzione Cancella. Se questa opzione e' selezionata, gli oggetti originali vengono cancellati dal disegno.

5. Fare clic su Seleziona oggetti.
6. Utilizzare il dispositivo di puntamento per selezionare gli oggetti da includere nella definizione del blocco. Premere INVIO per completare la selezione.
7. Nella finestra di dialogo Definizione di un blocco, in Punto base, specificare il punto di inserimento del blocco usando uno di questi metodi:
   • Scegliere Selez. punto per specificare un punto utilizzando il dispositivo di puntamento.
   • Digitare i valori delle coordinate X e Y  del punto.
8. Nella casella Descrizione, digitare una descrizione per la definizione del blocco.
9. Fare clic su Conferma.

   Il blocco viene definito nel disegno corrente e puo' essere inserito in qualsiasi momento.

 Barra degli strumenti Draw

 Riga di comando: BLOCK
