Creazione di cimature
Panoramica     Operazioni     Comandi

Una cimatura collega due oggetti con una linea angolata. In genere viene utilizzato per rappresentare una smussatura in corrispondenza di un angolo.

E' possibile cimare

• linee
• polilinee

Il comando CHAMFER (CIMA) puo' essere utilizzato per smussare tutti gli angoli di una polilinea mediante un solo comando.

Utilizzare l'opzione Multiplo per cimare piu' gruppi di oggetti senza uscire dal comando.

Cimatura tramite distanze specifiche

La distanza di cimatura indica in quale misura un oggetto viene tagliato o esteso per incontrare la linea di cimatura o intersecare l'altro oggetto. Se entrambe le distanze di cimatura sono pari a 0, la cimatura taglia o estende i due oggetti finche' non si incontrano, ma non disegna una linea di cimatura.

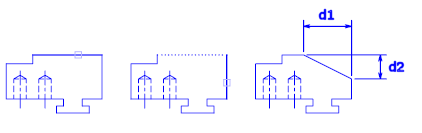

Nell'esempio seguente, impostare la distanza di cimatura su 0.5 per la prima linea e su 0.25 per la seconda linea. Dopo aver specificato la distanza di cimatura, selezionare le due linee come indicato.

Taglio ed estensione di oggetti cimati

Per default, quando gli oggetti vengono cimati vengono anche tagliati, ma utilizzando l'opzione Taglia e' possibile specificare che non vengano tagliati.

Cimatura con indicazione della lunghezza e dell'angolo

E' possibile cimare due oggetti specificando in quale punto del primo oggetto selezionato inizia la linea di cimatura, quindi specificando l'angolo che la linea di cimatura forma con questo oggetto.

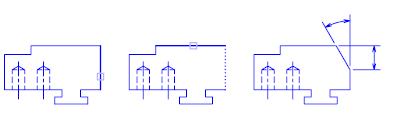

Nell'esempio seguente, si cimano due linee in modo che la linea di cimatura inizi a 1.5 unita' lungo la prima linea e formi con essa un angolo di 30 gradi.

Cimatura di un'intera polilinea

Quando si cima un'intera polilinea, vengono cimate anche tutte le sue intersezioni. Per ottenere un buon risultato, si consiglia di specificare lo stesso valore per la prima e la seconda distanza di cimatura.

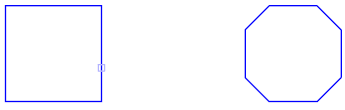

Nell'esempio che segue i valori impostati per entrambe le distanze di cimatura sono uguali.

Quando si cima un'intera polilinea, vengono cimati solo i segmenti sufficientemente lunghi ad accogliere la distanza di cimatura. Alcuni dei segmenti della polilinea riportata nell'illustrazione seguente sono troppo corti per poter essere cimati.
