Creazione di una linea direttrice
|
||||||||||||||
|
||||||||||||||

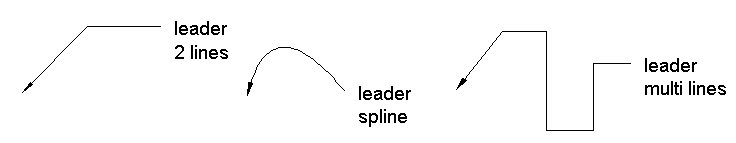

Un oggetto direttrice comprende generalmente una punta di freccia, una linea direttrice retta o una curva e un oggetto di testo multilinea.
E' possibile creare una linea direttrice da qualsiasi punto o altro oggetto in un disegno e controllarne l'aspetto durante il disegno. Le direttrici possono essere segmenti di linea retti o curve spline regolari. Il colore della direttrice viene controllato dal colore della linea di quota corrente. La scala della direttrice viene controllata dalla scala di quota generale impostata nello stile di quota corrente. Il tipo e la dimensione della punta della freccia, nel caso se ne utilizzi una, vengono controllati dalla prima punta della freccia definita nello stile corrente.
LEADER crea linee direttrici complesse che possono
essere composte da piu' di due segmenti di linea.
