Introduzione alla quotatura
Panoramica    Operazioni     Comandi

L'aggiunta al disegno di annotazioni relative alle misure viene comunemente detta quotatura.

E' possibile creare quote per diversi tipi di oggetti in molti orientamenti. I principali tipi di quotatura sono

• Lineare
• Radiale (raggio e diametro)
• Angolare
• Coordinata
• Lunghezza arco

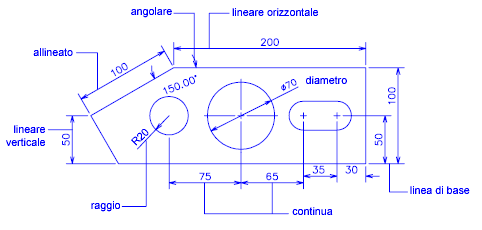

Le quote lineari possono essere orizzontali, verticali, allineate, ruotate, dalla linea di base o continue (concatenate). Nelle illustrazioni vengono mostrati alcuni esempi.

Nota  Per semplificare l'organizzazione dei disegni si consiglia di creare le quote su un livello separato.
