Inserimento di note di testo e quote	Quote e tolleranze
Creazione di quote raggio
Panoramica     Operazioni     Comandi

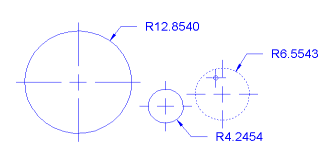

Le quote raggio misurano i raggi e i diametri di archi e cerchi e consentono l'aggiunta facoltativa di linee del centro o di centri.

Sono disponibili due tipi di quote raggio:

• DIMRADIUS misura il raggio di un arco o di un cerchio e visualizza il testo della quota preceduto dalla lettera R.

• DIMDIAMETER misura il diametro di un arco o di un cerchio e visualizza il testo della quota preceduto dal simbolo del diametro.


Nel caso del testo di quota orizzontale, se l'angolo della linea di quota radiale e' maggiore di 15 gradi rispetto alla linea orizzontale, accanto al testo di quota viene disegnata una linea di aggancio di lunghezza pari alla punta di una freccia.

Controllo degli assi e dei centri

In base alle impostazioni dello stile di quota scelto, gli assi e i centri vengono generati automaticamente per le quote diametro e raggio. Vengono creati solo se la linea di quota si trova all'esterno del cerchio o dell'arco. Il comando DIMCENTER consente di creare direttamente assi e centri.

E' possibile controllare le dimensioni e la visibilita' delle linee d'asse e dei centri nell'area Centri della scheda Simboli e frecce della finestra di dialogo Modifica stile di quota.

La dimensione della linea del centro e' la lunghezza del segmento della linea del centro che si estende al di fuori del cerchio o dell'arco. E' anche la dimensione dello spazio tra il centro e l'inizio della linea del centro.

La dimensione del centro (della marcatura del centro) e' la distanza dal centro del cerchio o dell'arco alla fine della marcatura del centro.

Marcatura del centroide (baricentro) di un oggetto

E' possibile marcare il centroide o baricentro di una curva tramite il comando DIMCENTROID .
