Creazione di quote coordinata
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
Creazione di quote coordinata
|
||||||||||||||
|
||||||||||||||

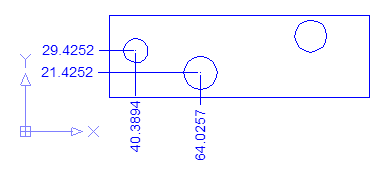

Le quote coordinata misurano la distanza perpendicolare da un punto di origine, detto riferimento, ad una lavorazione quotata, ad esempio un foro in una parte. Queste quote evitano eventuali errori di rappresentazione in scala, poiche' mantengono gli sfalsamenti precisi tra le lavorazioni e il riferimento.
Le quote coordinata sono composte da una coordinata X o Y con una linea direttrice. Le quote coordinata dal riferimento X misurano la distanza di una lavorazione dal riferimento lungo l'asse X. Le quote coordinata dal riferimento Y misurano la distanza lungo l'asse Y. Se si specifica un punto, viene determinato automaticamente se si tratta di una quota coordinata dal riferimento X o Y. Questo tipo di quota viene chiamata quota per coordinate automatica. Se la distanza e' maggiore per il valore Y, la quota misura il valore X. In caso contrario, misura il valore Y.
Prima di specificare il punto da quotare e' possibile spostare il riferimento che per default e' posizionato sull'origine 0,0 del disegno.
