Introduzione alle tolleranze geometriche
Panoramica     Operazioni     Comandi

Le tolleranze geometriche indicano le deviazioni accettabili di forma, profilo, orientamento, posizione e scostamento di una lavorazione. E' possibile creare le tolleranze geometriche con o senza linee direttrici, a seconda che venga utilizzato il comando TOLERANCE o LEADER.

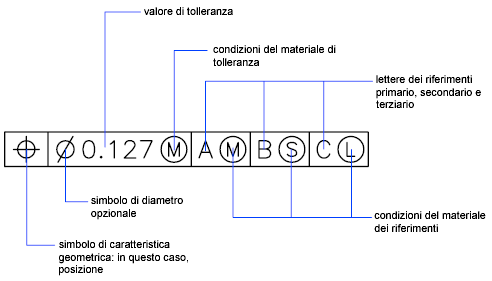

Un riquadro delle tolleranze e' composto da almeno due sezioni. La prima cornice di controllo contiene un simbolo che rappresenta la caratteristica geometrica alla quale viene applicata la tolleranza, ad esempio la posizione, il profilo, la forma, l'orientamento o l'eccentricita'. Le tolleranze di forma controllano la rettilineita', la planarita', la circolarita', la cilindricita' ed i profili di linea e superficie. Nella figura, la caratteristica e' la posizione.

E' possibile utilizzare la maggior parte dei comandi di modifica con i riquadri delle tolleranze ed e' inoltre possibile eseguire lo snap utilizzando le modalita' di snap ad oggetto. E' inoltre possibile modificarle con i grip.

Nota A differenza delle quote e delle direttrici, non e' possibile associare le tolleranze geometriche ad oggetti geometrici.
