Inserimento di note di testo e quote	Quote e tolleranze
Introduzione alle tolleranze geometriche
Panoramica     Operazioni     Comandi

Come creare tolleranze geometriche

1. Fare clic sul menu Quotature Tolleranza geometrica

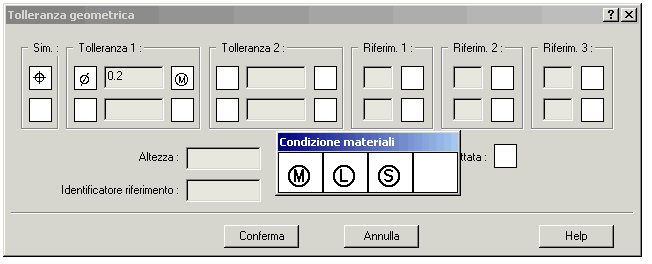

2. Nella finestra di dialogo Tolleranza, fare clic sul primo riquadro sotto Sim e selezionare un simbolo da inserire.
3. Sotto Tolleranza 1, fare clic sul primo riquadro nero per inserire un simbolo di diametro (opzionale).
4. Nel riquadro Testo, digitare il primo valore di tolleranza.
5. Per aggiungere una condizione del materiale (opzionale) fare clic sul secondo riquadro nero e fare clic su un simbolo nella finestra di dialogo Condizione materiali per inserirlo.
6. Nella finestra di dialogo Tolleranza, aggiungere un secondo valore di tolleranza (opzionale) adottando la procedura utilizzata per il primo valore.
7. Sotto Riferim. 1, Riferim. 2, Riferim. 3, digitare la lettera del riferimento.
8. Fare clic sulla casella nera per inserire un simbolo di condizione del materiale per ciascun riferimento.
9. Nella casella Altezza, digitare un'altezza.
10. Fare clic sulla casella Zona di tolleranza proiettata per inserire il simbolo.
11. Nella casella Identificatore dati, aggiungere un valore per il dato.
12. Fare clic su Conferma.
13. Nel disegno, specificare una posizione per la cornice di controllo delle caratteristiche.

 Barra degli strumenti Quotature

 Riga di comando: TOLERANCE
