AutoTrace - Passo 1: Preelaborazione dell'immagine

AutoTrace a Background image - Passo 1: Preelaborazione dell'immagine Le funzioni descritte in questa pagina sono disponibili solo in "TittiCad Pro 2" e "TittiCad Cam Pro 2"

La tracciatura automatica di un'immagine raster e' sempre stata una cosa complessa. Non esiste una soluzione matematica perfetta per questa problematica.
Il primo passo, la preparazione dell'immagine raster, e' quello piu' importante per avere buoni risultati.
A seconda del tipo di immagine raster di sfondo applicheremo diverse strategie di preelaborazione.
Lo scopo e' ottenere un'immagine raster pulita, in cui sono presenti solo linee nere dello spessore di 1 pixels.

Soglia: poiche' la prima operazione interna della preelaborazione e' la conversione dell'immagine in semplice Bianco e Nero, occorre specificare quale sia il valore di soglia fra quello che considereremo Bianco e il Nero. Questo e' proprio il valore di Soglia richiesto qui. Il valore di grigio puo' andare da 0 a 255, in cui 0 indica il nero e 255 il bianco, cosi' generalmente un valore intermedio = 128 puo' essere spesso una buona soluzione. Comunque all'avvio di questa finestra l'applicazione calcola un valore 'presumibilmente valido' per il parametro soglia, quindi il piu' delle volte non serve modificarlo!

Erodi: la seconda operazione interna (opzionale) durante la preelaborazione consiste nell'operazione Erodi/Dilata. E' possibile specificare se applicarla ed il valore in pixel. Un valore positivo restringera' la dimensione dell'immagine nera (Erodi), un valore negativo la ampliera' (Dilata). Questa e' comunque un'operazione opzionale, e la maggior parte delle volte non occorrera' applicarla, quindi iniziate col lasciarla disabilitata. La potrete usare in seguito se avete esperienza con gli effetti delle elaborazioni raster per ottenere risultati particolari.

Evidenziazione: questa e' l'operazione fondamentale nella preelaborazione del raste. E' presentata in terza posizione solo perche' rappresenta il terzo stadio interno della preelaborazione. Daremo in seguito un'occhiata approfondita alle varie possibilita' che offre, mostrando qualche esempio tipico.

Esegui preelaborazione: premendo questo pulsante iniziera' l'operazione di preelaborazione. Se si vuole lavorare solo in una zona limitata del disegno e' sufficiente abilitare 'Chiedi la zona' e quando premete il pulsante di preelaborazione vi verra' richiesto di cliccare sulla grafica i due vertici opposti del rettangolo di selezione della zona. Il pulsante di preelaborazione puo' essere premuto piu' volte, ed ogni volta il processo usera' come origine l'immagine di partenza.

Mostra l'immagine originale: dopo aver eseguito la preelaborazione e' possibile selezionare qui cosa si vuole vedere nell'immagine grafica:

Mostra l'immagine originale - e' mostrata in nero/grigio l'immagine originale, e gli elementi tracciati in rosso
Mostra l'immagine preelaborata - e' mostrata in nero/grigio l'immagine preelaborata, e gli elementi tracciati in rosso
Mostra l'imm. preelaborata senza pixel tracciati - e' mostrata in nero/grigio l'immagine preelaborata, ma i pixel tracciati sono eliminati. Gli elementi tracciati sono in rosso

E' anche possibile regolare la trasparenza dell'immagine raster agendo sul cursore posto in basso.

Spieghiamo meglio il concetto di Evidenziazione

Come gia' detto prima lo scopo e' ottenere un'immagine raster pulita, in cui sono presenti solo linee nere dello spessore di 1 pixels.
In questo modo l'operazione di Autotracing potra' procedere in maniera molto piu' efficace e precisa nel seguire la linea giusta.

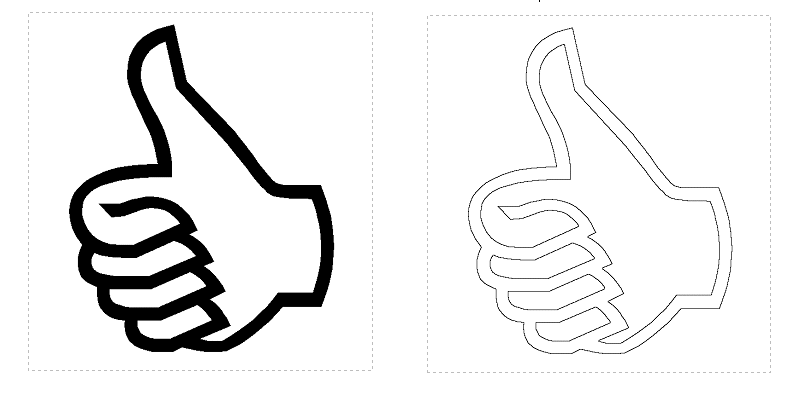

Questa opzione evidenziera' le linee di confine fra pixel Neri e Bianchi. Il bordo sara' evidenzato sopra i pixel neri di confine. Questa e' l'opzione giusta se si vogliono disegnare/tagliare forme piene, vedi ad esempio le immagini sotto che rappresentano il raster originale e quello con i bordi evidenziati:

Questa opzione evidenziera' le linee di confine fra pixel Neri e Bianchi, ma il bordo evidenziato sara' esterno ai pixel neri (cioe' sui pixel bianchi di confine). Puo' ad esempio essere utile se si vogliono tracciare forme, ma queste sono disegnate male e magari hanno linee interne.

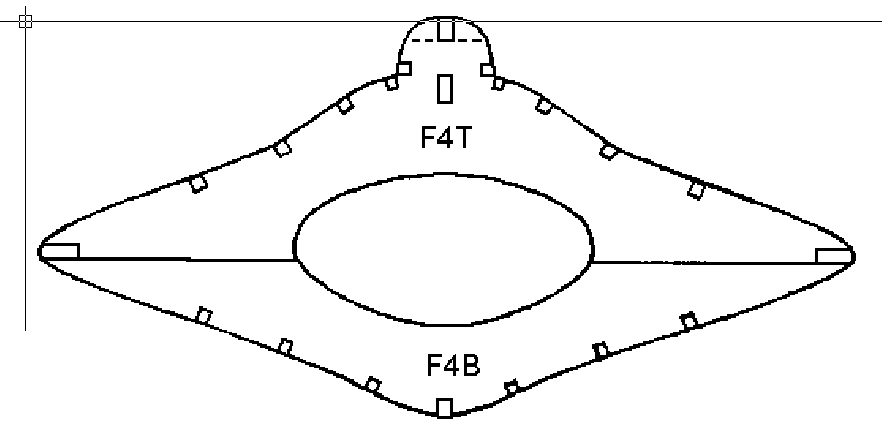

Ecco un esempio, vogliamo tracciare qui il contorno esterno di questa sezione di fusoliera:

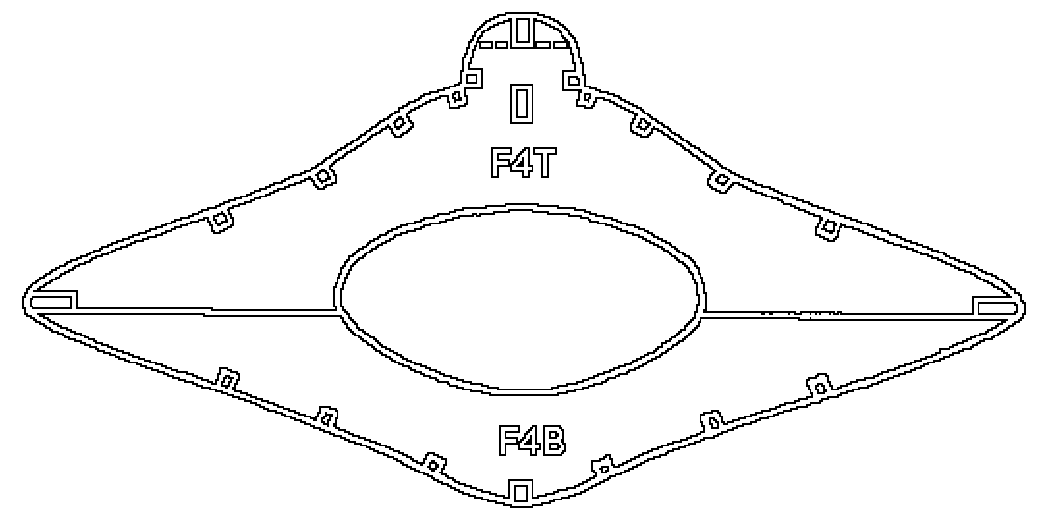

Se applichiamo la prima opzione (Evidenzia Bordi) ecco cosa otteniamo:

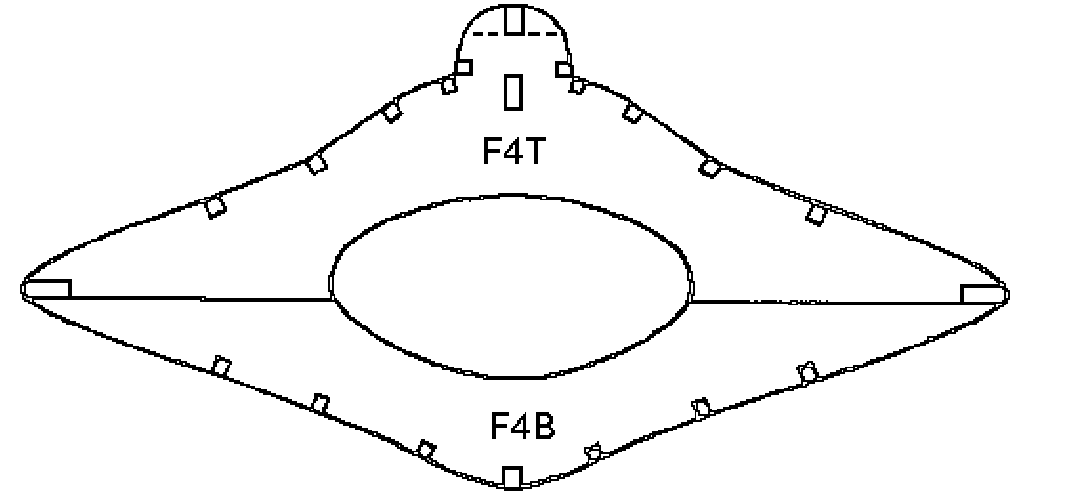

Ne risulta che le linee non sono ancora pulite, poiche' i bordi interni ed esterni si toccano e creano linee spesse (il tratto originale era spesso solo 1 pixel, e sporco). Se invece applichiamo Evidenzia Bordi Esterni ecco cosa otteniamo:

Ora il risultato e' molto migliore, in quanto il percorso esterno e' pulito e spesso solo 1 pixel. Anche il percorso interno e' ora utilizzabile, ed include gli scassi per i longheroni.

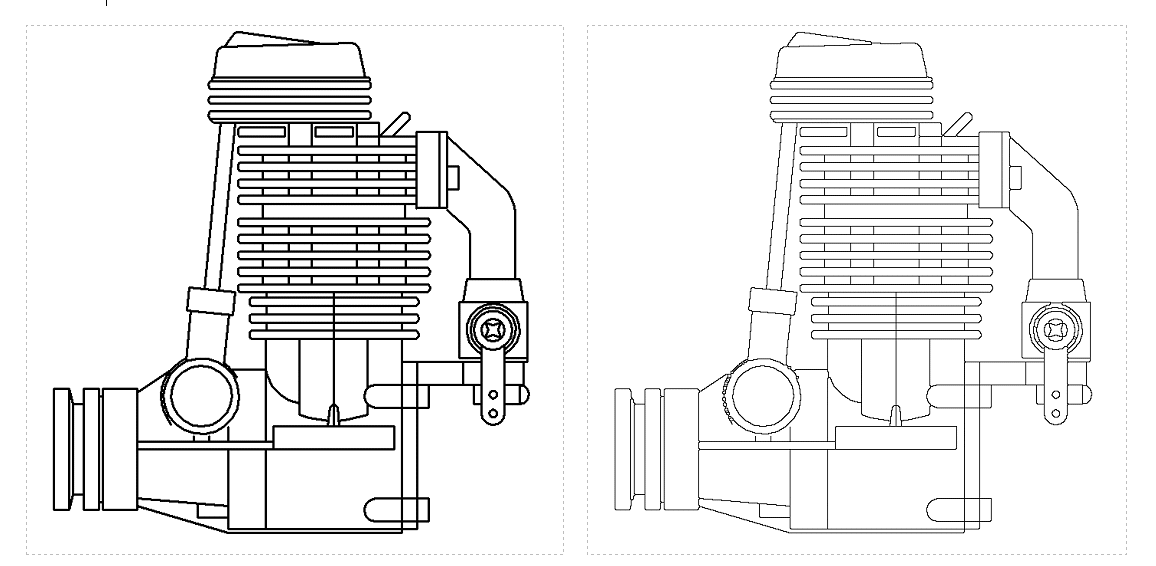

Questa opzione evidenziera' le linee mediane di linee spesse. E' la giusta soluzione se si vuole tracciare un disegno ed essere sicuri di avere linee sottili 1 pixel. Ecco un esempio del raster originale e di quello preelaborato:

Le linee nel primo disegno (l'originale) sono spesse 2 o 3 pixel, mentre quelle del secondo sono assottigliate ad 1 solo pixel.

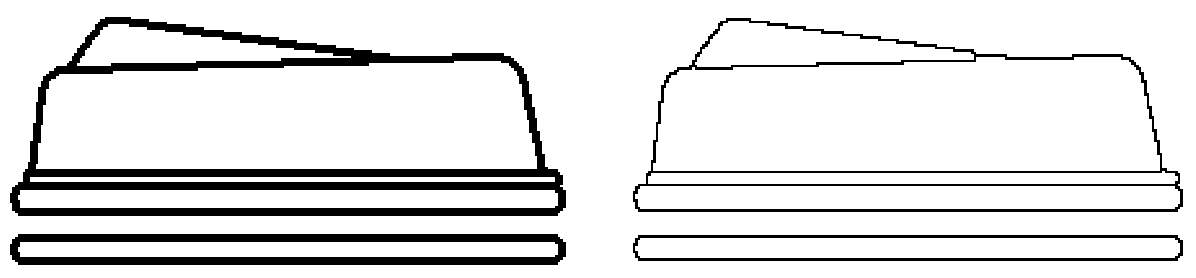

Ecco qui sotto una vista ingrandita:

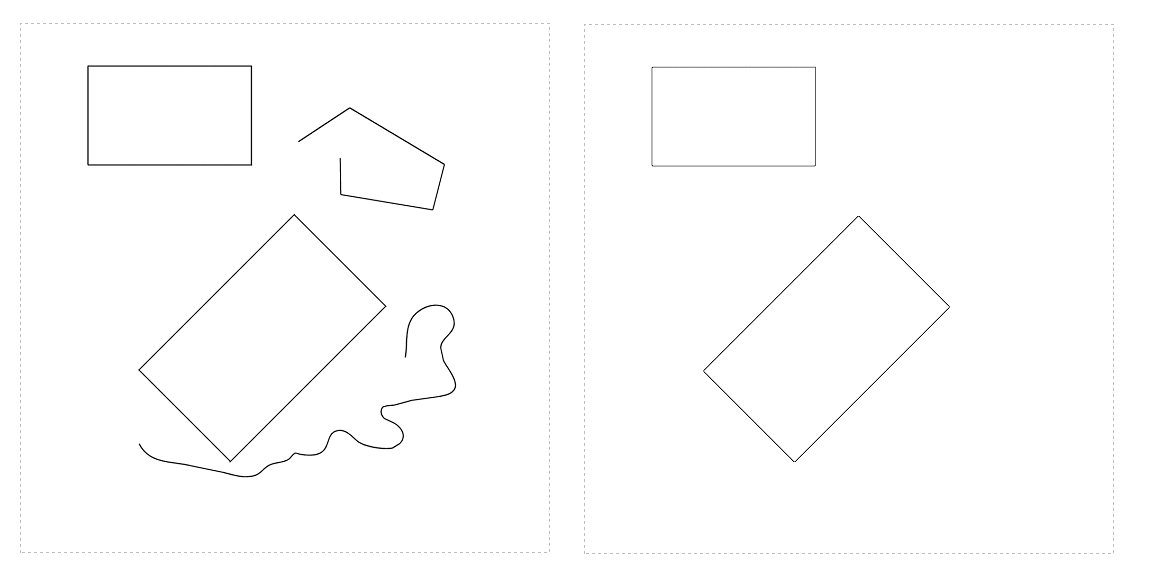

Questa opzione evidenzia le linee mediane delle sole linee chiuse. E' l'equivalente dell'opzione precedente, ma qui le linee aperte saranno eliminate. E' utile quando si vogliono tracciare solo linee chiuse, ad esempio per tagliare pezzo. Ecco sotto un esempio, con l'immagine originale e quella preelaborata:

Questa opzione non applichera' nessuna evidenziazione. E' possibile usarla se si e' sicuri che le linee siano gia' di spessore = 1 pixel. Se sono presenti invece linee piu' spesse, l'operazione di tracciatura dara' risultati pessimi.

Le funzioni descritte in questa pagina sono disponibili solo in "TittiCad Pro 2" e "TittiCad Cam Pro 2"
