AutoTrace di un'immagine di sfondo - Passo 2: Tracciatura elementi Le funzioni descritte in questa pagina sono disponibili solo in "TittiCad Pro 2" e "TittiCad Cam Pro 2"

Dopo aver completato il Passo 1 - Preelaborazione dell'immagine, e' possibile passare all'operazione di tracciatura vera e propria.

Nota: definiamo qui come Tracciatura la conversione di una linea/curva composta di pixel in un elemento Cad come una Polilinea, una Polilinea Chiusa, un Cerchio, un Arco, un'Ellisse, una Spline o una Spline Chiusa

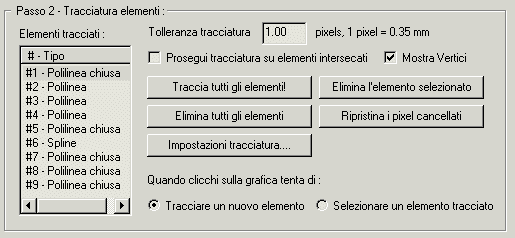

Tutte le funzioni di tracciatura sono incluse nel secondo riquadro del dialogo:

Ecco una breve descrizione delle funzioni e parametri presenti:

Lista Elementi tracciati: e' possibile vedere qui la lista degli elementi gia' tracciati, incluso il tipo di elemento (Polilinea, Polilinea Chiusa, Cerchio, Arco, Ellisse, Spline o Spline Chiusa ). Naturalmente la lista e' vuota prima di iniziare l'operazione di tracciatura. Quando un elemento e' selezionato nella lista, viene evidenziato nella grafica tramite un maggiore spessore di linea (rossa).
Tolleranza tracciatura: questa e' la tolleranza di base usata durante l'operazione di tracciatura. Il valore e' in pixel ed e' anche possibile leggere la dimensione di un singolo pixel. Nella finestra Impostazioni tracciatura e' possibile definire diversi fattori di tolleranza per certi casi speciali.
Prosegui tracciatura su elementi intersecati. Se questa opzione e' abilitata, quando si clicca una linea per tracciarla, saranno tracciate anche le linee intersecate da questa, ricorsivamente. In questo modo si possono tracciare piu' in fretta blocchi composti da piu' linee che si toccano.
Mostra Vertici. Se questa opzione e' abilitata saranno mostrati anche i vertici degli elementi tracciati, tramite quadratini verdi.
Traccia tutti gli elementi! Premendo questo pulsante TUTTE le linee incluse nel raster o in una sua zona selezionata in precedenza saranno tracciate. Questa e' l'opzione piu' veloce per tracciare tutti gli elementi.
Elimina l'elemento selezionato. Premendo questo pulsante l'elemento tracciato presente in lista sara' eliminato
Elimina tutti gli elementi. Premendo questo pulsante tutti gli elementi tracciati presenti in lista saranno eliminati. Se si vogliono tracciare di nuovo degli elementi occorre premere prima il pulsante 'Ripristina i pixel cancellati', vedi sotto.
Ripristina i pixel cancellati . Una breve nota: quando si traccia un elemento tutti i pixel toccati saranno marcati come cancellati. Questo per evitare di tracciare piu' volte le stesse linee. Nella lista a tendina presente nel riquadro Preelaborazione dell'immagine e' possibile scegliere se vedere o meno a video i pixel marcati come cancellati. Se occorre tracciare di nuovo elementi cancellati, e' necessario premere prima questo pulsante per ripristinare i pixel marcati come cancellati in precedenza.
Impostazioni tracciatura....: apre il dialogo Impostazioni tracciatura, dove e' possibile modificare il modo in cui gli elementi saranno tracciati.
Quando clicchi sulla grafica tenta di:
- Tracciare un nuovo elemento - cliccando una linea/curva nera nella finestra grafica si procedera' a tracciare l'elemento cliccato (tracciatura manuale)
- Selezionare un elemento tracciato - cliccando un elemento tracciato (rosso), questo sara' selezionato nella lista elementi tracciati.

E' anche possibile regolare la trasparenza dell'immagine raster agendo sul cursore posto in basso.

Ora il contenuto del riquadro e' stato illustrato, ma aggiungiamo alcune informazioni ulteriori.

E' possibile tracciare gli elementi in 2 modi:

Tracciatura Automatica: e' sufficiente premere il pulsante 'Traccia tutti gli elementi!' e TUTTE le linee incluse nel raster o in una sua zona selezionata in precedenza saranno tracciate. Questa e' l'opzione piu' veloce per tracciare tutti gli elementi. E' poi possibile cancellare elementi indesiderati qui o successivamente nella finestra Cad. E' anche possibile impostare una lunghezza minima in pixel per gli elementi che si vogliono tracciare, vedi il dialogo Impostazioni tracciatura.
Tracciatura Manuale: clicca una linea/curva nera nella finestra grafica (con l'opzione 'Tracciare un nuovo elemento' selezionata) e questa sara' tracciata. Se l'opzione 'Prosegui tracciatura su elementi intersecati' e' abilitata saranno tracciate anche le linee intersecate da questa, ricorsivamente. In questo modo si possono tracciare piu' in fretta blocchi composti da piu' linee che si toccano.

Ripetiamo qui un concetto importante: quando si traccia un elemento tutti i pixel toccati saranno marcati come cancellati. questo per evitare di tracciare piu' volte le stesse linee. Nella lista a tendina presente nel riquadro Preelaborazione dell'immagine e' possibile scegliere se vedere o meno a video i pixel marcati come cancellati. Se occorre tracciare di nuovo elementi cancellati, e' necessario premere prima il pulsante Ripristina i pixel cancellati per ripristinare i pixel marcati come cancellati in precedenza.

Gli elementi tracciati sono disegnati in Rosso nella finestra grafica. Quello selezionato ha maggiore spessore. E' possibile visualizzare i vertici degli elementi tracciati abilitando l'opzione Mostra Vertici.

Quando il lavoro di tracciatura e' terminato e' sufficiente premere il tasto 'Conferma' e tutti gli elementi tracciati saranno inseriti nel disegno Cad attuale

Vedi anche la pagina Autotracing per un esempio passo-passo

Le funzioni descritte in questa pagina sono disponibili solo in "TittiCad Pro 2" e "TittiCad Cam Pro 2"
