AutoTrace - Impostazioni di tracciatura Le funzioni descritte in questa pagina sono disponibili solo in "TittiCad Pro 2" e "TittiCad Cam Pro 2"

Tramite questo dialogo e' possibile definire con precisione come gli elementi saranno tracciati.
Questo dialogo include 2 pannelli:

Generali...

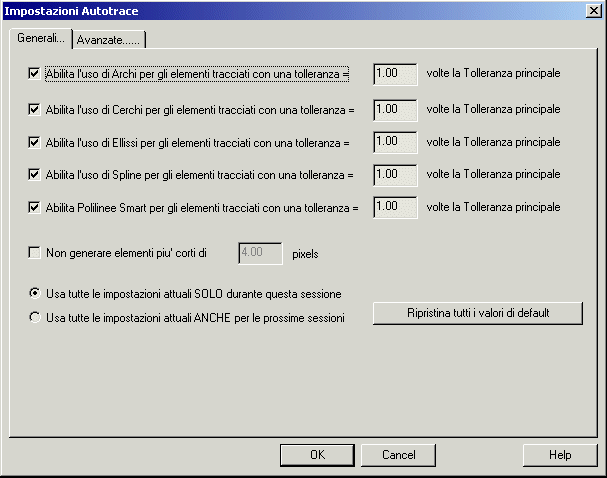

Questo pannello include i parametri di uso piu' comune:

Ecco una lista dei parametri disponibili:

Abilita l'uso di Archi per gli elementi tracciati con una tolleranza = Numero volte la "Tolleranza principale" - quando si usa la tracciatura il programma puo' tentare di usare diversi tipi di oggetti Cad. Quello a livello piu' basso e' la Polilinea. Ma e' possibile usare elementi piu' specifici se queste opzioni sono abilitate. Abilitando questa opzione un elemento tracciato sara' convertito in Arco, se esiste un elemento Arco che possa descriverlo entro la tolleranza specificata in N volte la tolleranza principale, definita nel riquadro Passo 2 - Tracciatura elementi. E' cosi' possibile definire una diversa tolleranza specifica per ogni tipologia, a seconda delle preferenze circa le tipologie di elementi da creare.
Abilita l'uso di Cerchi....: lo stesso come sopra, ma per il tipo di elemento Cerchio.
Abilita l'uso di Spline....: lo stesso come sopra, ma per il tipo di elemento Spline.
Abilita l'uso di Ellisse....: lo stesso come sopra, ma per il tipo di elemento Ellisse.
Abilita l'uso di Polilinee Smart....: lo stesso come sopra, ma per permettere l'uso di Polilinee con maggiori funzionalita'. Per esempio il processo cerchera' di ricostruire gli arrotondamenti appropriati per gli spigoli e generare curve piu' raccordate tramite l'uso interno di Spline e Spline tangenti.
Non generare elementi piu' corti di Numero pixel: se abilitato saranno generati solo elementi lunghi almeno N pixel. Questo e' utile per evitare la generazione di piccoli elementi indesiderati o che derivano da sporcizia.
Usa tutte le impostazioni attuali SOLO durante questa sessione : selezionando questa opzione i parametri modificati (anche quelli inclusi nel pannello successivo) saranno validi solo per la sessione di autotracing corrente. La sessione successiva usera' i vecchi parametri.
Usa tutte le impostazioni attuali ANCHE per le prossime sessioni : selezionando questa opzione i parametri modificati (anche quelli inclusi nel pannello successivo) saranno validi per questa e per le prossime sessioni di autotracing.
Ripristina tutti i valori di default : Tutti i parametri (anche quelli inclusi nel pannello successivo) saranno ripristinati ai valori di default

Avanzate......

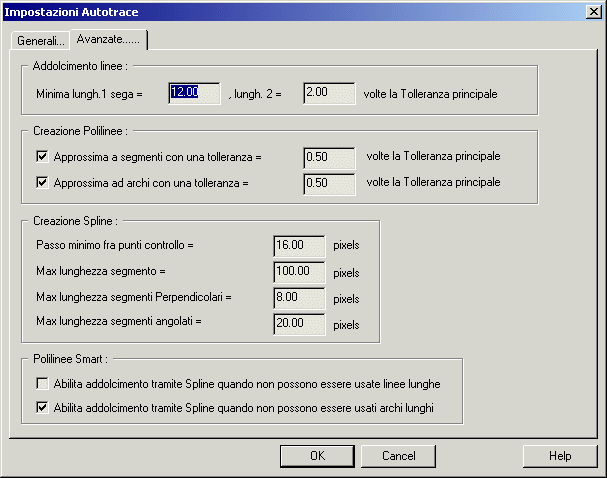

Questo pannello include opzioni piu' avanzate, anche se probabilmente non ci sara' mai bisogno di modificarle...

Addolcimento linee

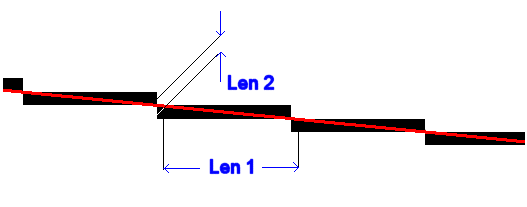

Questa opzione specifica il massimo valore accettabile per raddrizzare una serie di pixel posti a dente di sega in un segmento continuo. La figura sotto mostra il signicato dei due parametri richiesti. In rosso e' mostrata la linea cad 'addolcita'.

Creazione Polilinee

Le polilinee sono costituite spesso da un elevato numero di piccoli segmenti, uno per pixel. Abilitando le opzioni specificate in questo riquadro e' possibile specifiare di convertire i piccoli segmenti in linee o archi usando la tolleranza specificata. Il valore qui richiesto indica N volte la tolleranza principale, definita nel riquadro Passo 2 - Tracciatura elementi. Maggiore sara' il valore e piu' lunghi saranno i segmenti ed archi generati, ma passeranno piu' lontano dai pixel originali.

Creazione di Spline

L'uso di Spline permette di generare elementi Cad piu' raccordati e piu' maneggevoli, ma a volte in presenza di lunghe linee dritte e' preferibile mantenerle come elemento linea di polilinea.
Tramite i parametri inclusi in questo riquadro e' possibile limitare i casi in cui usare l'elemento Spline, e specificare come crearla:

Passo minimo fra punti controllo = Numero pixel - quando una spline e' creata saranno usati punti di controllo non piu' vicini di N pixel fra loro
Max lunghezza segmento = Numero pixel - se l'elemento include un segmento piu' lungo di N pixel non sara' usata una spline
Max lunghezza segmenti Perpendicolari = Numero pixel - se l'elemento include due segmenti ortogonali adiacenti piu' lunghi di N pixel non sara' usata una spline
Max lunghezza segmenti angolati = Number pixels - se l'elemento include due segmenti adiacenti piu' lunghi di N pixel e che sottendono un triangolo di area maggione di N x N pixel non sara' usata una spline

Polilinee Smart

Il metodo Polilinee Smart permette di migliorare i raccordi e la qualita' delle curve per le polilinee.
E' qui possibile specificare se usare internamente Spline per arrotondare le curve o Spline Tangenti per raccordare gli spigoli, quando un arco non puo' essere usato.
In ogni caso la spline sara' usata solo internamente per il processo di generazione di linee ed archi della polilinea.

Vedi anche: Passo 2 - Tracciatura elementi
